Reductores Planetarios Serie MGO / MGOK

13 Abr

La elección de un reductor planetario de precisión para una aplicación, es un aspecto crítico para los ingenieros de diseño y fabricantes de maquinaria de precisión. Hay que tener en cuenta tanto el rendimiento como el proceso de montaje en la aplicación.

La Serie MGO / MGOK de Apex Dynamics ha sido diseñada específicamente para resolver estos desafíos técnicos y dimensionales:

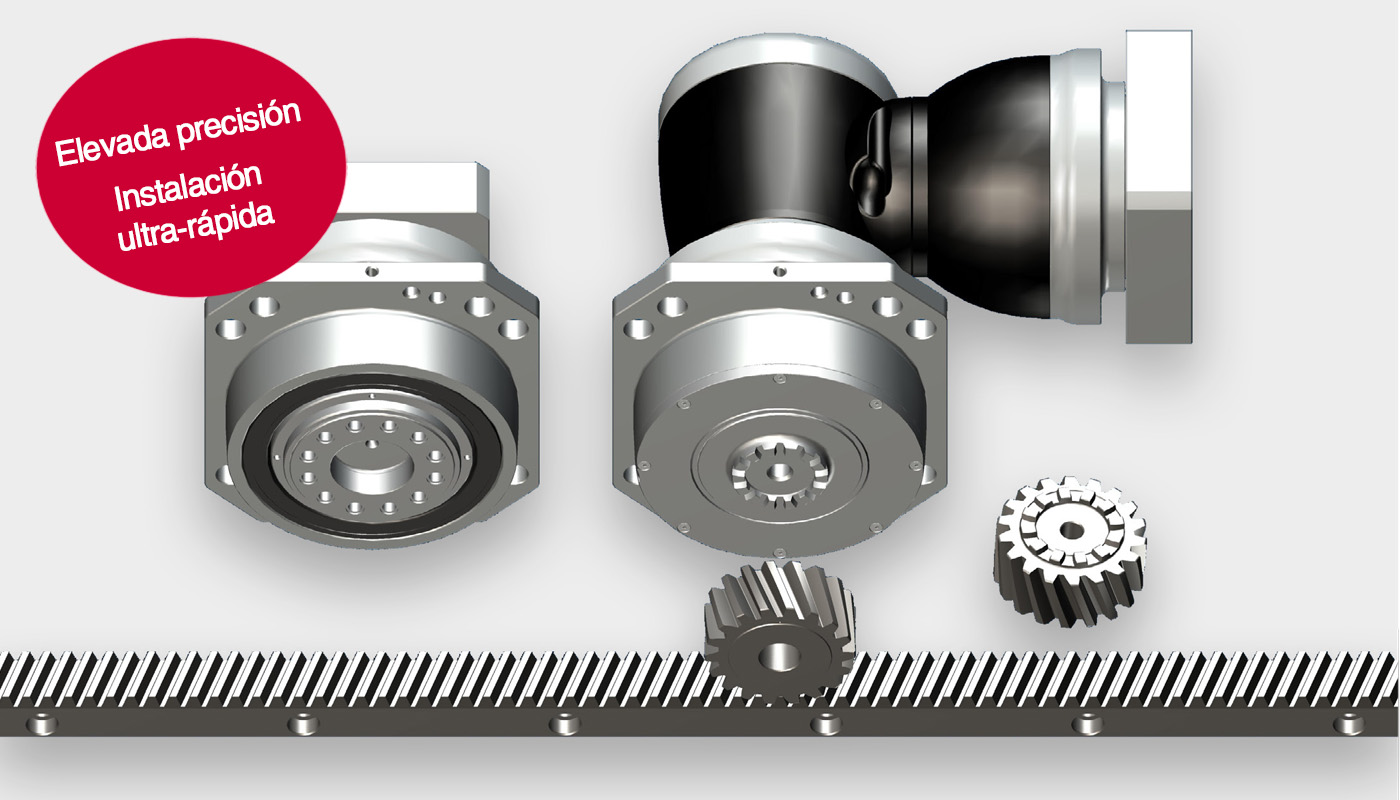

Optimización específica para Piñón y Cremallera: estos reductores están dimensionados para soportar las fuerzas radiales y axiales inherentes a las transmisiones por cremallera, asegurando un movimiento lineal fluido, preciso y con una rigidez torsional superior gracias a sus rodamientos cónicos de salida de gran sección y alta robustez
Instalación y ajuste ultra-rápido: gracias a los orificios de brida ampliados, eliminamos las dificultades en el alineamiento inicial. Esta ventaja permite un ajuste preciso mucho más ágil, reduciendo tiempos y costes de montaje
Elevada precisión: con un juego angular de ≤ 3 arcmin que persiste a largo plazo
Versatilidad y rendimiento: con relaciones de reducción de hasta 1:10.000 y opciones de par extra elevado en la serie MGOH, con salida mediante acoplamiento Curvic para las aplicaciones más exigentes

Datos Técnicos	Serie MGO (Eje con brida)	Serie MGOK (Ángulo recto)	Series MGOH / MGOHC (Alto par / Curvic)	Series MGOHK / MGOHCK (Alto par / Ángulo recto)
Relaciones de reducción ($i$)	$4 \sim 100$	$12 \sim 10.000$	$4 \sim 400$	$4 \sim 5.500$
Par nominal máximo ($T_{2N}$)	Hasta $4.290 \text{ Nm}$	Hasta $3.750 \text{ Nm}$	Hasta $5.840 \text{ Nm}$	Hasta $5.905 \text{ Nm}$
Par de parada de emergencia ($T_{2NOT}$)	$3$ veces el par nominal ($T_{2N}$)	$2$ veces el par nominal ($T_{2N}$)	$3$ veces el par nominal ($T_{2N}$)	$2$ veces el par nominal ($T_{2N}$)
Par de aceleración máxima ($T_{2B}$)	$1,5 \times T_{2N}$	$1,5 \times T_{2N}$	$1,5 \times T_{2N}$	$1,5 \times T_{2N}$
Juego angular (arcmin)	1 etapa: $\le 3$ 2 etapa: $\le 4$	$\le 4$ (todas)	1 etapa: $\le 3$ 2 y 3 etapas: $\le 4$	$\le 4$ (todas)
Rendimiento ($\eta$) por etapas	1 etapa: $\ge 97\%$ 2 etapa: $> 94\%$	2 etapa: $\ge 94\%$ 3 etapa: $\ge 92\%$ 4 etapa.: $\ge 90\%$	1 etapa.: $\ge 97\%$ 2 etapa: $\ge 94\%$ 3 etapa: $\ge 92\%$	2 etapa: $\ge 95\text{ o }97\%$ 3 etapa: $\ge 92\%$ 4 etapa.: $\ge 90\%$
Velocidad máxima de entrada ($n_{1B}$)	Hasta $7.000 \text{ rpm}$	Hasta $7.000 \text{ rpm}$	Hasta $7.000 \text{ rpm}$	Hasta $7.000 \text{ rpm}$
Grado de protección	IP67	IP67	IP67	IP67
Características destacadas	Alta rigidez y capacidad de carga axial/radial en brida estándar	Entrada en ángulo recto (hipoide) con sentido de giro idéntico entrada-salida	Diseñado para aplicaciones de altísimo par. Variante "C" incluye acoplamiento Curvic	Combina el diseño de alto par (Curvic disponible en variante "CK") con entrada en ángulo recto

Datos Técnicos

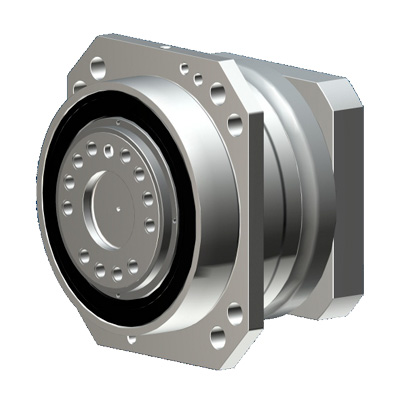

Serie MGO (Eje con brida)

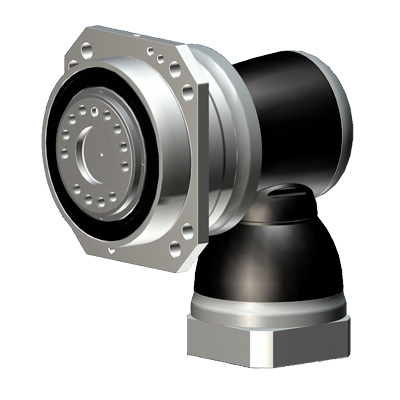

Serie MGOK (Ángulo recto)

Series MGOH / MGOHC (Alto par / Curvic)

Series MGOHK / MGOHCK (Alto par / Ángulo recto)

Relaciones de reducción ($i$)

$4 \sim 100$

$12 \sim 10.000$

$4 \sim 400$

$4 \sim 5.500$

Par nominal máximo ($T_{2N}$)

Hasta $4.290 \text{ Nm}$

Hasta $3.750 \text{ Nm}$

Hasta $5.840 \text{ Nm}$

Hasta $5.905 \text{ Nm}$

Par de parada de emergencia ($T_{2NOT}$)

$3$ veces el par nominal ($T_{2N}$)

$2$ veces el par nominal ($T_{2N}$)

$3$ veces el par nominal ($T_{2N}$)

$2$ veces el par nominal ($T_{2N}$)

Par de aceleración máxima ($T_{2B}$)

$1,5 \times T_{2N}$

Juego angular (arcmin)

1 etapa: $\le 3$

2 etapa: $\le 4$

$\le 4$ (todas)

1 etapa: $\le 3$

2 y 3 etapas: $\le 4$

$\le 4$ (todas)

Rendimiento ($\eta$) por etapas

1 etapa: $\ge 97\%$

2 etapa: $> 94\%$

2 etapa: $\ge 94\%$

3 etapa: $\ge 92\%$

4 etapa.: $\ge 90\%$

1 etapa.: $\ge 97\%$

2 etapa: $\ge 94\%$

3 etapa: $\ge 92\%$

2 etapa: $\ge 95\text{ o }97\%$

3 etapa: $\ge 92\%$

4 etapa.: $\ge 90\%$

Velocidad máxima de entrada ($n_{1B}$)

Hasta $7.000 \text{ rpm}$

Grado de protección

IP67

Características destacadas

Alta rigidez y capacidad de carga axial/radial en brida estándar

Entrada en ángulo recto (hipoide) con sentido de giro idéntico entrada-salida

Diseñado para aplicaciones de altísimo par. Variante "C" incluye acoplamiento Curvic

Combina el diseño de alto par (Curvic disponible en variante "CK") con entrada en ángulo recto

Estos reductores planetarios son ideales para aplicaciones de máquina herramienta, robótica industrial, centros de mecanizado CNC de alta gama y procesos de automatización.

Si buscas reducir el tiempo de puesta en marcha de las máquinas asegurando la máxima precisión, la Serie MGO es la solución técnica que tu proyecto necesita.

Nuestro equipo de ingeniería te asesorará sobre la solución más adecuada para cada aplicación.
