Innovación en movimiento lineal con los Actuadores Electromecánicos ZA
Para los fabricantes de maquinaria e ingenierías que buscan optimizar sus sistemas de elevación y posicionamiento, la Serie ZA de ZIMM, representa una alternativa tecnológica a los sistemas hidráulicos y neumáticos convencionales en sectores de alta exigencia como la automoción, aeroespacial, energías renovables, packaging y logística.
Destacan por su rendimiento, precisión y rentabilidad. A diferencia de las soluciones hidráulicas, estos actuadores consumen energía únicamente cuando es necesario, lo que reduce el consumo total. Además, eliminan la necesidad de cambios de aceite y reducen las paradas de producción, disminuyendo los costes de mantenimiento y funcionamiento.
Su diseño compacto permite aplicaciones flexibles y una fácil adaptación a los sistemas existentes, mejorando la seguridad al evitar movimientos incontrolados y permitiendo un mantenimiento seguro y predecible.
CARACTERÍSTICAS TÉCNICAS DE LA SERIE ZA:
- Capacidades de carga: modelos de 25 kN, 50 kN, 100 kN y 200 kN de fuerza nominal estática, aptos tanto para trabajos de compresión como de tracción
- Sistemas de husillo: disponibles en versiones de rosca trapezoidal (Tr) para aplicaciones estándar y husillo de bolas (KGT) para requerimientos dinámicos elevados, con velocidades de entrada de hasta 3.000 rpm
- Relaciones de transmisión: configuraciones de reducción optimizadas según el tamaño (desde 6:1 hasta 36:1) para equilibrar la velocidad lineal y el par necesario
- Grado de protección y materiales: carcasas fabricadas en aluminio o fundición GGG resistente a la corrosión con barras de empuje de acero cromado y un índice de protección de hasta IP64
VENTAJAS de los Actuadores Electromecánicos ZA de ZIMM:
- Eficiencia energética activa: estos actuadores consumen energía únicamente durante el ciclo de movimiento
- Mitigación de riesgos ambientales: diseño completamente limpio sin fluidos ni riesgo de fugas de aceite, factor crítico para salas blancas, industria alimentaria y entornos farmacéuticos
- Ecosistema modular integrado: permite la interconexión de múltiples actuadores en línea mediante ejes de conexión (VWZ), acoplamientos (KUZ), y reenvíos angulares (KSZ-H)
- Mantenimiento reducido: el sistema cuenta con puntos de lubricación separados y predecibles (posiciones SP1/SP2). No requieren cambios de aceite ni revisiones frecuentes
- Alta Precisión: Control de movimiento con elevada precisión
- Durabilidad: Diseñados para funcionar en condiciones exigentes con una vida útil prolongada

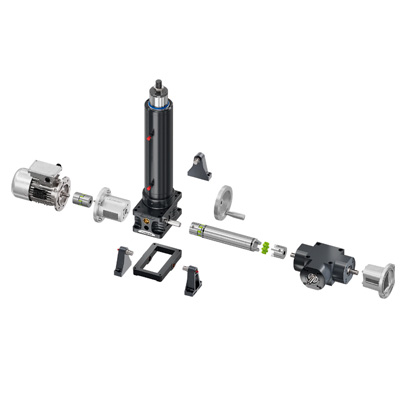

Sistema modular ZIMM: flexibilidad y versatilidad
El sistema modular de ZIMM permite configurar soluciones personalizadas con una integración perfecta con sistemas existentes y futuras adaptaciones o actualizaciones.
Gama de actuadores: adaptabilidad a diversas aplicaciones

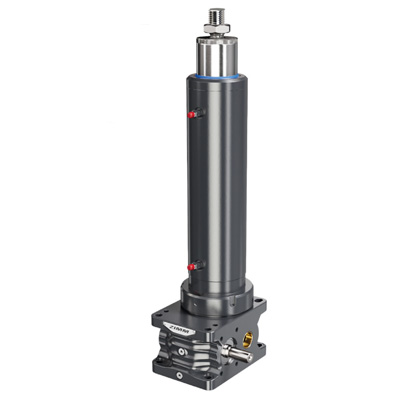

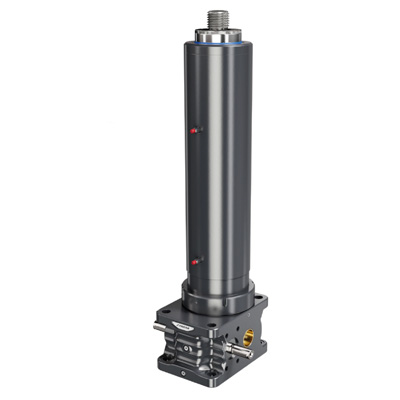

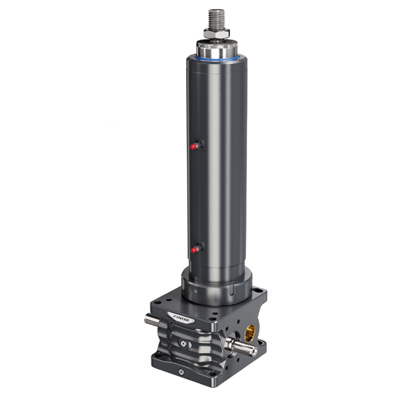

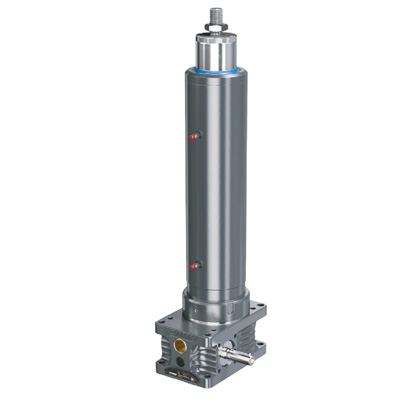

ZIMM ofrece cuatro tamaños de actuadores electromecánicos, con capacidades de elevación desde 25 kN hasta 200 kN, lo que equivale aproximadamente de 2,5 a 20 toneladas.
| Parámetro Técnico | Modelo ZA-25 | Modelo ZA-50 | Modelo ZA-100 | Modelo ZA-200 |
| Fuerza máx. compresión/tracción (estática) |
$25\text{ kN}$$(2,5\text{ t})$ |
$50\text{ kN}$$(5\text{ t})$ |
$100\text{ kN}$$(10\text{ t})$ |
$200\text{ kN}$$(20\text{ t})$ |
| Velocidad de entrada (nominal / máxima) |
$1500\text{ / }3000\text{ rpm}$ |
$1500\text{ / }1800\text{ rpm}$ |
$1500\text{ / }1800\text{ rpm}$ |
$1500\text{ / }1800\text{ rpm}$ |
| Relaciones de reducción estándar |
$6:1\text{ y }24:1$ |
$7:1\text{ y }28:1$ |
$9:1\text{ y }36:1$ |
$8:1\text{ y }24:1$ |
| Opciones de Husillo Trapezoidal (Tr) |
$\text{Tr }30\times6\text{ / Tr }40\times7$ |
$\text{Tr }40\times7\text{ / Tr }50\times8$ |
$\text{Tr }55\times9\text{ / Tr }60\times9$ |
$\text{Tr }70\times12\text{ / Tr }80\times16$ |
| Opciones de Husillo de Bolas (KGT) |
$\text{KGT }32\times5\text{, }10\text{, }20$ |
$\text{KGT }40\times5\text{, }10\text{, }20$ |
$\text{KGT }50\times10\text{, }20$ |
$\text{KGT }80\times10\text{, }20$ |
| Material de la carcasa |
Aluminio anticorrosión |
Fundición GGG anticorrosión |
Fundición GGG anticorrosión |
Fundición GGG anticorrosión |
| Material de la barra de empuje |
Acero cromado |
Acero cromado |
Acero cromado |
Acero cromado |
| Índice de protección técnica |
Máx. $\text{IP64}$ |
Máx. $\text{IP64}$ |
Máx. $\text{IP64}$ |
Máx. $\text{IP64}$ |
| Peso base del cuerpo del actuador |
$11\text{ kg}$ |
$31,5\text{ kg}$ |
$64,5\text{ kg}$ |
$112\text{ kg}$ |
| Peso adicional por cada 100 mm de carrera |
$2,4\text{ kg}$ |
$3,6\text{ kg}$ |
$5,6\text{ kg}$ |
$11\text{ kg}$ |
| Tipo de lubricación (Cuerpo / Tornillo) |
Grasa sintética / Grasa |
Grasa sintética / Grasa |
Grasa sintética / Grasa |
Grasa sintética / Grasa |
Para facilitar la fase de diseño técnico, en TECNOPOWER disponemos de configuradores online para descargar los archivos en formatos PDF, DWG y STEP.
Consulta con nuestro equipo de ingeniería para la integración de los actuadores electromecánicos ZA en tus proyectos.
